LED의 특징
• 조명 기기설계의 자유도가 높음 • 발광색을 선택할수 있습니다.
• 기존 램프에비해 훨씬 긴 수명 • 전체적으로운영 비용이 낮다.
• 점등·소등의응답 속도가 빠름 • 충격 및 진동에강하여 쉽게 파손되지 않습니다.
LED의 종류
LED에는 몇 가지 종류가 있습니다.
포탄형(리드 프레임형)과 표면 실장형(SMD형)으로 크게 구분됩니다.
발광 원리는 기본적으로동일합니다.
|
표면 실장형
(SMD형) |
포탄형
(리드 프레임형) |
분광분포도(대표예)
LED 조명기의 능숙한 사용법
LED는 고온에서 연속 사용하면 수명이 줄어듭니다
고온 상태에서 장시간 사용하게 되면, 서서히 LED가 열화하여 방사 출력이 저하됩니다.
자체 발열에 의한 LED 열화나 방사출력 저하를 막으려면
최대 조명에서의 사용은 자제
최대의 조광치를낮춘 상태로 사용하면, 조명에 흐르는 전류도 적고 발열도 낮아져LED의 열화를 억제할 수있습니다.
조광값이 낮은곳부터 사용을 시작해 조명의 방사 출력 저하 정도에 따라 조광값을 올리는 사용방법을 권장합니다.
화상을 가져올 때만 점등한다
LED 조명은 스위칭에 강한 조명입니다.
스트로보 발광이나 외부 신호입력에 의해 화상의 도입시에만 점등시키는 것으로 발열을 억제할 수 있고 방출 출력도 안정되어,
긴 수명을기대할 수 있습니다.
LED의 주의점
LED의 수명 안내
백열등처럼 갑자기 꺼지고 점등하지 않게 되는 일은 없지만, 서서히열화하고 있습니다.
일반적으로 주위온도 25℃에서LED의 조도가 초기 값에 비해 70%가 되는 시간을"LED의 수명"이라고 표현합니다.
LED의 불균형에 대해서
LED는 제조 단계에서 특성치의 분포, 이른바 불균형을 가지고 있습니다. 또 발광색에 대해서도 다른 경우가있습니다.
파장의 시프트에 대해서
LED의 발광 스펙트럼은, 주위온도나 통전시의 발열에 의해 변화합니다.
조명선정에 필요한 확인사항

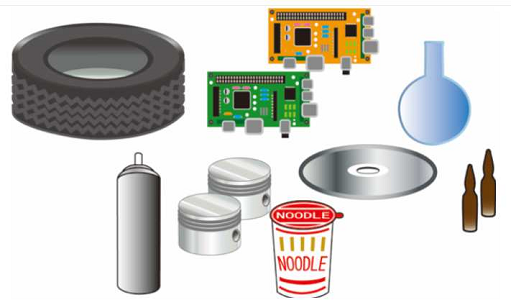

분석·시험·검사의 대상으로 사용하는 물질(제품)의 형상이나 상태 , 색등
응용 프로그램
외관검사 /인원검사/문자인식 / 액량검사 / 이물질검사 / 유무검사 / 치수계측 / 코드인식
화소 분해능
카메라로 촬영 했을때 화상으로 비치는 범위, 시야의 크기
|
설치 조건이나 주위 환경
주위의 장치류나 제조라인의 반송 속도
• 조명과제품과의 거리
• 제조 라인의 반송 속도
• 주위의장치류 등 |
|
조사방법에 의한 촬영의 효과
|

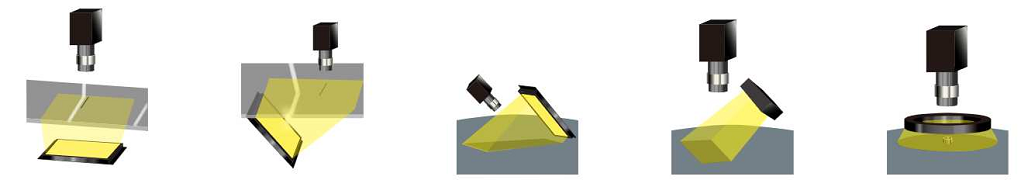

투과조명(밝을 때) 투과조명(어두울 때) 정안사조명(밝을 때) 반사조명(어두울 때) 사광조명(어두울때)

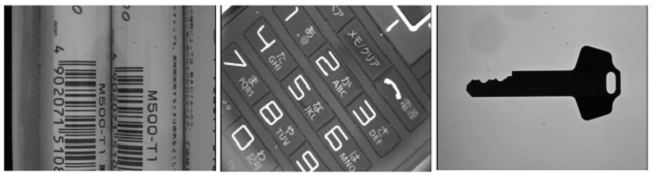

열쇄의 형상 필름의 기스 카드표면의 기스 CD명함
|
|

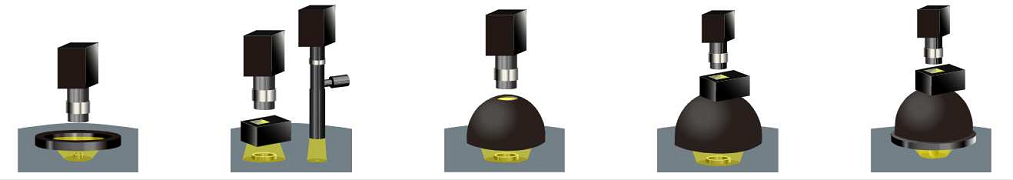

사광조명(로우앵글) 동축낙사 조명돔 조명 동축낙사+돔조명 동축낙사+돔+로우앵글링
오백원 주화콤팩트 디스크 포장된 필기구 휴대전화구체
|
빛의 삼원색
Red, Green, Blue 빛을 합성함으로써 다양한 색상을 표현할수 있습니다.
|
|
가법 혼색(가색법)
색을 혼합하여 결정하기 때문에 가법혼색이라고 합니다.
G와 B에서 Cyan(C), B와 R에서 Magenta(M), R과 G에서 Yellow(Y)가 됩니다. RGB를 합성함으로써 White(W)가 됩니다.
보색
2개의 색광을 혼합하면 백색광이 되는 것을 보색이라고 합니다
빨간색 R과 시안 C는 보색 관계에 있습니다.
마찬가지로 녹색 M의 보색은 마젠타 M, 파란색 B의 보색은 노란색이 됩니다.
정반대의 경향의 빛을 사용하면, 제품의 특징이 어두워 보이게 됩니다.
동일한 경향의 빛을 사용하면, 워크의 특징이 밝게 보이게 됩니다. |
조명 선정 방법
1. 조사방법을 결정합니다.
검사 항목·대상물의 특징에 따라 투과광·반사광·정반사광·확산반사광 등 적합한 조사 방법을 결정합니다
2. 조명기의형상을 결정합니다.
대상물의 형상이나설치 조건에 따라 조명기의 형상을 결정합니다.
3. 발광색(파장)을 결정합니다.
대상물과 검사항목•배경색•재질 등에서 발색을 결정하는 상황에 따라 적외선•자외선 등도 검토합니다.
조사광원의 종류
|
광원 |
밝음 |
균일성 |
수명 |
형상 |
파장 |
응답성 |
가격 |
소비전력 |
비고 |
|
LED |
Ο
기종에 따라
메타하라에 필적함 |
Ο
소자 선별
확산 |
◎
약30,000시간 |
◎
설계자유도가 높다 |
◎
UV~IR까지 선택 가능 |
◎
고속 ON/OFF가능 |
Ο
수리비용
대폭적으로 절감 |
◎
저소비 전력 |
|
|
형광등 |
△ |
◎ |
△ |
X |
△ |
△ |
◎ |
Ο |
|
|
할로겐 |
Ο |
△ |
X |
△ |
△ |
△ |
△ |
X |
|
|
메타하라 |
◎ |
△ |
X |
△ |
△ |
X |
X |
X |
|
LED 발광 스펙트럼
|

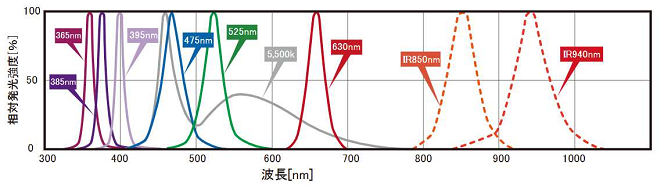

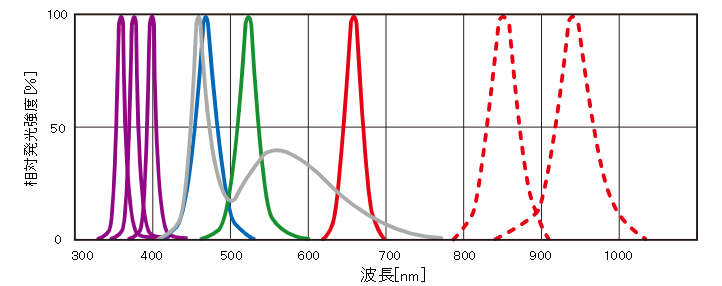

LED는 각각에 특정한 발광 파장을 가지고 있습니다. 다음 그래프는 각 발광 파장의 예입니다.
색발광색에의한특징을고려하여파장을선택해주세요.
|
편광필름의 효과
일정 방향의 빛만을 통과시키는 성질을 가지고 있는 필터, PL 필터라고도합니다. 광택 워크 표면의 비침 등을 억제하고 싶은 경우에 효과적입니다.
라이트 컨트롤 필름의 효과
빛의 확산을 억제하고 병행도를 높이는 효과를 기대할 수 있습니다.
|
발광색의 선정

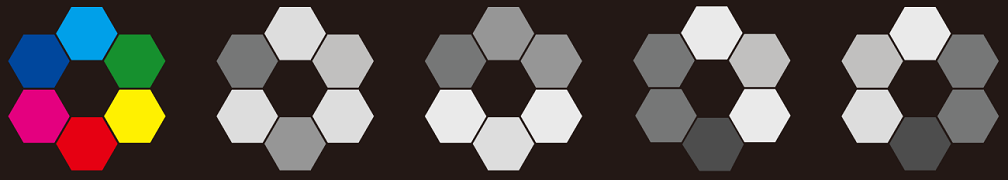

R/G/B/C/M/Y의 컬러 패턴에 W·R·G·B 각 색의 조명을 조사했을 때의 흑백 카메라로의 촬영 샘플입니다.
R/G/B/C/M/Y의 백색조명 적색조명 녹색조명 청색조명
컬러 패턴에 모델
|
적용분야
1. 기계비젼
반도체, 전기전자, 금속, 기계, 제지, 유리, 필름, 이차전지검사 :
Aitec System은 서브미크론의고정밀, 서브밀리초의고속성, 높은 품질관리가 요구되는 다양한 머신비전 애플리케이션을 지원합니다.
2. 로봇 비전
3차원 계측, 위치 결정, 반송, 조립, 검사, 로봇, 기계 제어:
CAD 모델을 이용한 위치 결정이나 입체 형상 검사 등 Aitec system의특징적인 3D 비전 테크놀로지는 새로운 가능성을 개척합니다.
3. 물류 • 패키징
품질 관리, 무결성 검사, 추적성, 자동인식, 객체 식별:
Aitec System은 물류 및 패키징의 다양한 공정에서 효율성을 향상시키는 획기적인 메소드를 제공합니다.
4. 식품 • 의약품
Aitec System은 다방면에 걸친 요구 사양에 대해 안정적이고 신뢰성 높은 솔루션을 제공합니다.
5. 의료용 기기
Aitecsystem은 고해상도가요구되는 내시경·혈액분석·분주기 등 선진적인 분야에서 효과적인이미지 해석을 실현합니다.
