제품 특징
1. 포탄형 Φ3mm, Φ5mm, FLUX 타입, SMD LED Type(1608~3528)의 각종 LED를 사용할 수 있습니다.

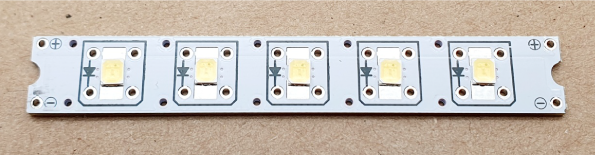

2. 윗면은 LED 실장면, 아랫면은 전류 제한용 저항 실장면입니다.
3. 1장의 기판에 동일한 패턴이 3개 나열되어 있고, 3분할하여 사용합니다.
제품 사양
1. 재질 : 에폭시 양면 ( FR - 4 )
2. 핏치 : LED전용 패턴(5개 부품 병렬 접속)
3. 적용부품 : 포탄형 LED Φ3mm, Φ5mm, 각형 LED(FLUX 타입), SMD LED Type(1608~3528)
4. 표면 처리 : 스루홀 0.9mm / 백색 PSR / 부품 흑색 실크 / 무연납 처리
5. 크기 : 65 X 10 mm 3매

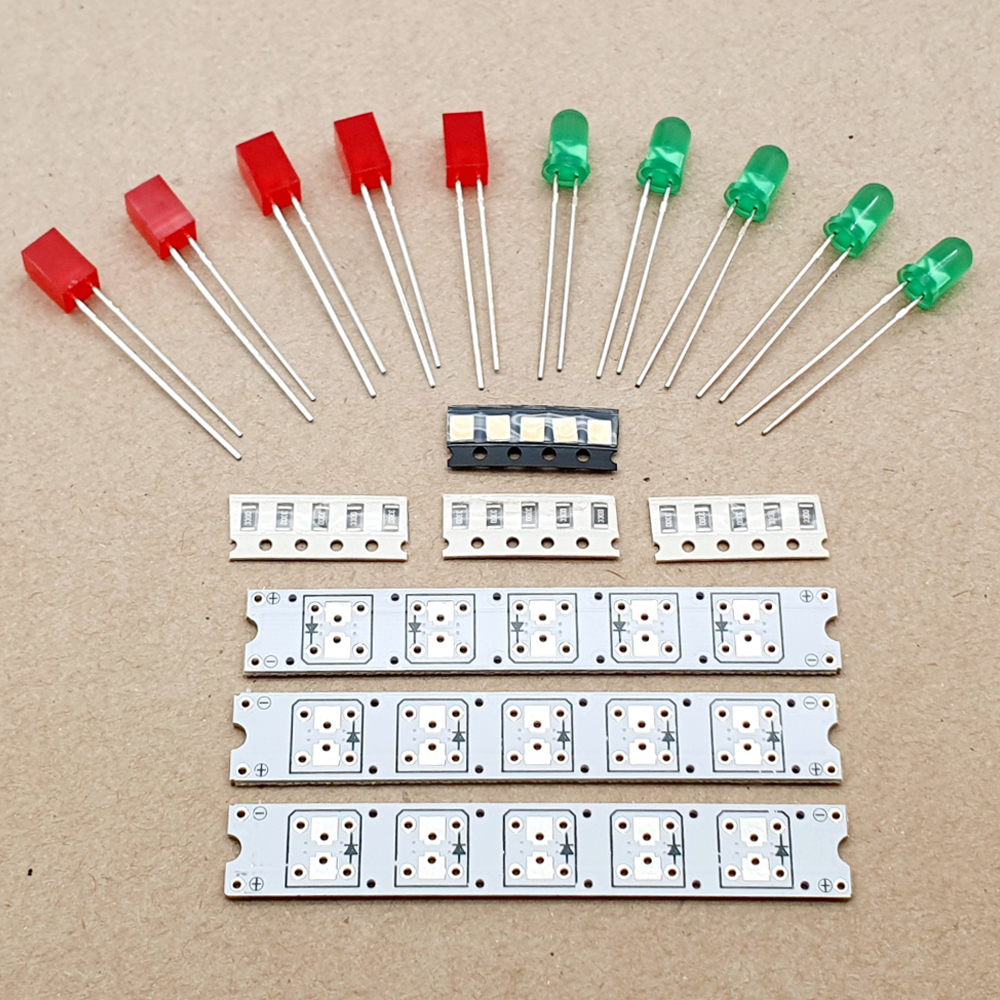

부속품
1. PCB기판 X 3매
2. 포탄형 LED Φ5mm X 5개
3. 각형 LED(FLUX 타입) X 5개
4. Chip LED X 5개
5. Chip 저항 X 15개
제품 사용방법

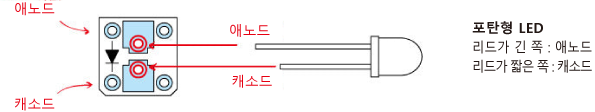

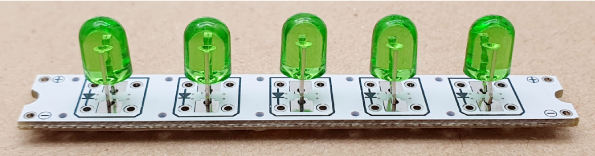

1. 포탄형 LED (φ3,5,10mm etc)

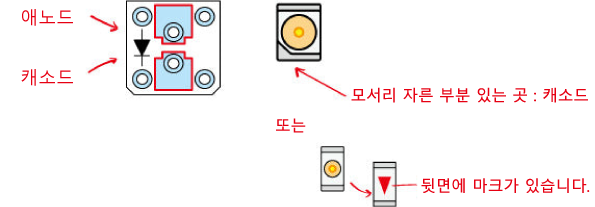

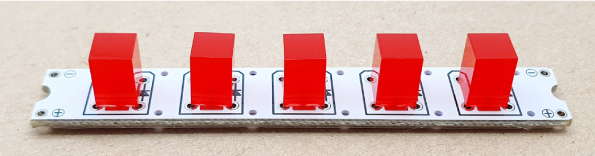

2. 각형 LED (FLUX Type)
3. SMD LED (1608~3528 Size

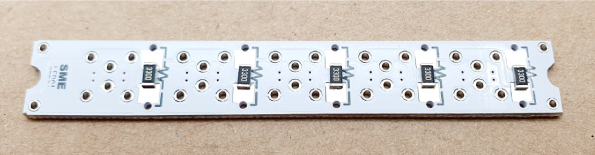

저항은 아랫면에 실장된 상태입니다.
(리드 Type의 저항은 LED에 부딪치지 않으면 윗면에 실장해도 좋습니다)
4. 회로도 및 크기

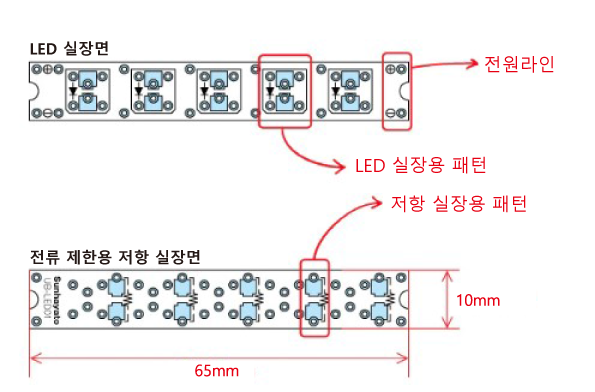

4-1. 크기

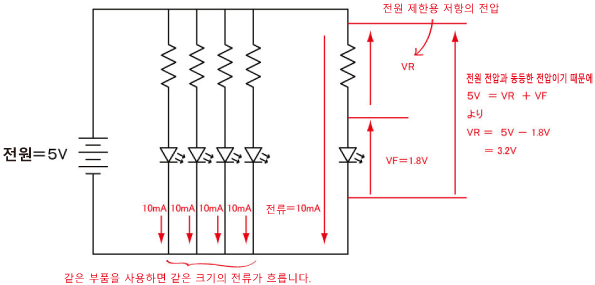

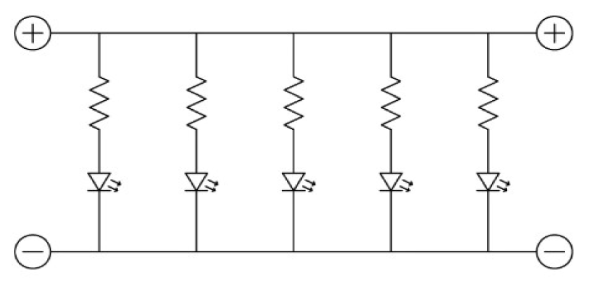

4-2. 회로도
LED의 병렬 접속에서의 사용법에 대해 설명합니다.

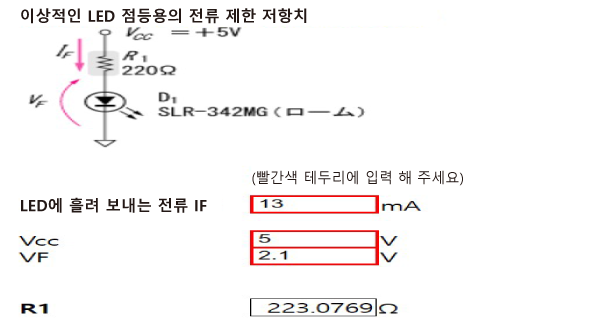

먼저 '전류 제한 저항'에 대해서입니다.
LED의 밝기는 흐르고 있는 전류가 클수록 밝아지나, LED의 정격을 초과하는 전류가 흐르면
LED가 고장나거나 수명이 짧아집니다.
이 LED에 흘리는 전류의 크기를 조정하는 저항을 '전류 제한 저항'이라고 부릅니다.
이번에는 「전원전압=5V」「LED에 흘리는 전류(IF)=10mA」, 사용하는 LED는 「순방향 전압(VF)=1.8V」로서 계산을 실시했습니다.
전류제한용 저항에 걸리는 전압은 「전원전압(5V) = VR+VF」로부터, VR=3.2V가 됩니다.
또, 흐르는 전류는 10mA라고 결정하고 있기 때문에 옴의 법칙 「V = R × I」보다 320Ω가 됩니다.
실제로 사용하는 저항값은 딱 맞는 것이 없기 때문에 E24 계열에서 320Ω의 +,- 5%의 저항을 사용하시면 됩니다
