라즈베리 Pi용
유니버셜 기판
Model : sme-RasPi
판매가격  : 7,480원(VAT 포함)
적립금  : 75점
제품코드  : sme-RasPi
* 필수  :
제품상태  :
무이자할부  :
소개하기  :
배송정보 배송비 3,500원(110,000원 이상 무료배송)
배송상품 3~5일내 배송가능(토,일 공휴일제외)
(일부 상품의 품절, 입고지연등으로 배송이 다소 지연될 수 있습니다)

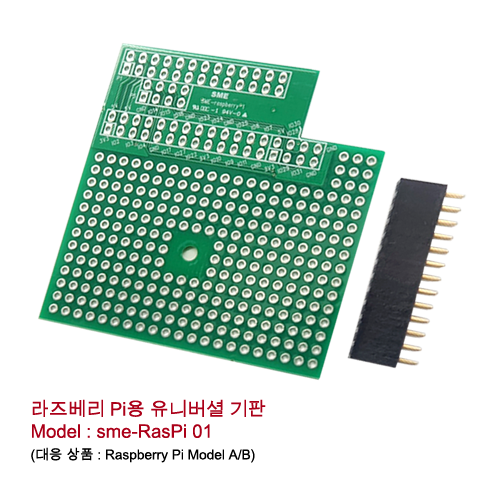

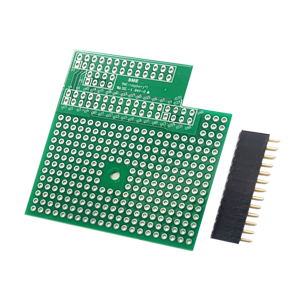

라즈베리 Pi용 유니버셜 기판

 Model : sme-RasPi 01

(대응 상품 : Raspberry Pi Model A/B)


제품 특징

 1. 학습용 소형 컴퓨터 기판 「Raspberry Pi(라즈베리 파이)」에 접속할 수 있는, 확장 커넥터 40핀 대응 사이즈의 유니버셜 기판입니다.

 2. 커넥터의 각 핀 신호를 실크 인쇄로 표기했습니다.

 3. 납땜이 쉬운 큰 랜드를 채용하고 있습니다.


제품 사양

 1. 크기 : 56×65×1.6t（mm）

 2. 에폭시 양면,홀 : 0.9mm

 3. 패턴▪랜드 형태 : 돗트 패턴

 4. 대응 핀수 : 확장 콘넥트 40Pin용

 5. 대응 상품 : Raspberry Pi Model A+/B+ , Raspberry Pi 2, Raspberry Pi 3

 6. 부속품 : 접속용 콘넥트（13Pin×2열）

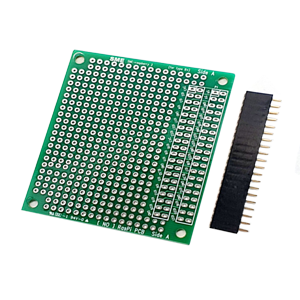

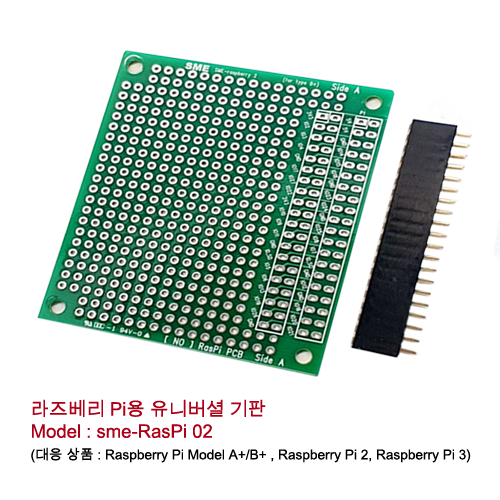

라즈베리 Pi용 유니버셜 기판

Model : sme-RasPi 02

(대응 상품 : Raspberry Pi Model A+/B+ , Raspberry Pi 2, Raspberry Pi 3)


제품 특징

 1. 학습용 소형 컴퓨터 기판 「Raspberry Pi(라즈베리 파이)」에 접속할 수 있는, 확장 커넥터 40핀 대응 사이즈의 유니버셜 기판입니다.

 2. 커넥터의 각 핀 신호를 실크 인쇄로 표기했습니다.

 3. 납땜이 쉬운 큰 랜드를 채용하고 있습니다.



제품 사양

 1. 크기 : 56×65×1.6t（mm）

 2. 에폭시 양면,홀 : 0.9mm

 3. 패턴▪랜드 형태 : 돗트 패턴

 4. 대응 핀수 : 확장 콘넥트 40Pin용

 5. 대응 상품 : Raspberry Pi Model A+/B+ , Raspberry Pi 2, Raspberry Pi 3

 6. 부속품 : 접속용 콘넥트（20Pin×2열）

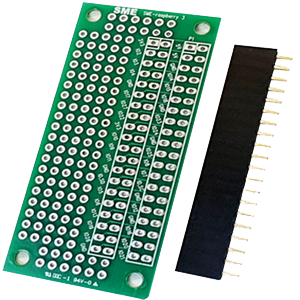

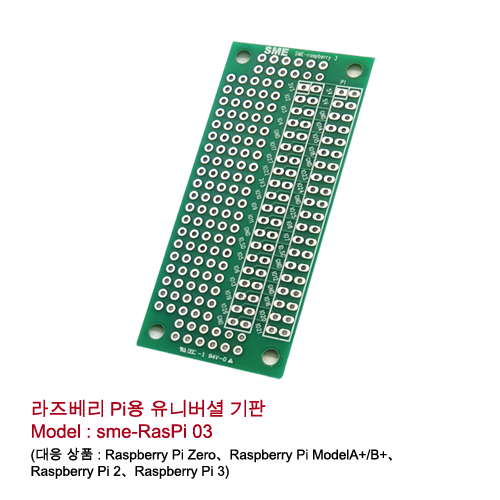

라즈베리 Pi용 유니버셜 기판

Model : sme-RasPi 03

(대응 상품 : Raspberry Pi Zero、Raspberry Pi ModelA+/B+、Raspberry Pi 2、Raspberry Pi 3)



누끼 300-3_최종.png



제품 특징

 1. 학습용 소형 컴퓨터 기판 「Raspberry Pi(라즈베리 파이)」에 접속할 수 있는, 확장 커넥터 40핀 대응 사이즈의 유니버셜 기판입니다.

 2. 커넥터의 각 핀 신호를 실크 인쇄로 표기했습니다.

 3. 납땜이 쉬운 큰 랜드를 채용하고 있습니다.



제품 사양

 1. 크기 : 56×65×1.6t（mm）

 2. 에폭시 양면,홀 : 0.9mm

 3. 패턴▪랜드 형태 : 돗트 패턴

 4. 대응 핀수 : 확장 콘넥트 40Pin용

 5. 대응 상품 : Raspberry Pi Model A+/B+ , Raspberry Pi 2, Raspberry Pi 3

 6. 부속품 : 접속용 콘넥트（20Pin×2열）

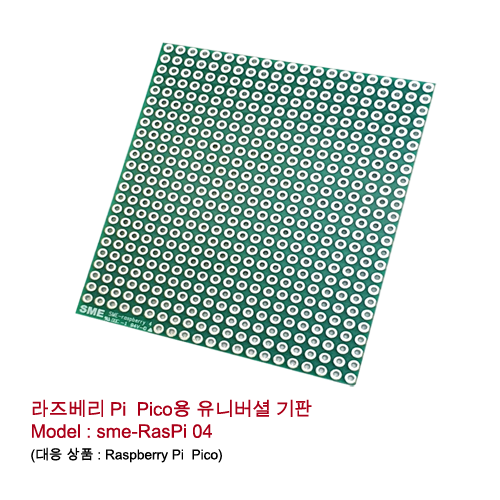

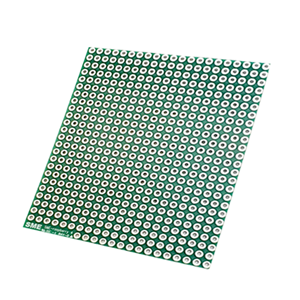

라즈베리 Pi  Pico용 유니버셜 기판

Model : sme-RasPi 04

(대응 상품 : Raspberry Pi  Pico)


제품 특징

 1. 학습용 소형 컴퓨터 기판 「Raspberry Pi Pico(라즈베리 파이피코)」에 사용할 수 있는 유니버셜 기판입니다.

 2. 랜드가 팔각형이라 칩 부품을 납땜 하기 쉽습니다.

 3. 기판의 가장자리가 1.27mm이므로 기판과 기판을 연결하여 사용할 수 있습니다.

 4. Raspberry Pi Pico용으로도 사용 가능하고, 일반 유니버설 기판으로도 사용 가능합니다.



제품 사양

 1. 크기 : 63×53×1.6t（mm）

 2. 에폭시 양면,홀 : 1.0mm

 3. 패턴▪랜드 형태 : 팔각형 랜드

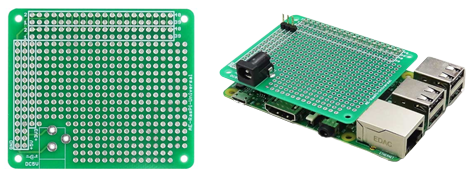

라즈베리 Pi용 유니버셜 기판

Model : sme-RasPi 05

(대응 상품 : Raspberry Pi B+/2B/3B)






제품 특징

 1. RaspberryPiB+/2B/3B대응이 가능한 유니버설 기판입니다.

    일반적인 유니버설 부분에 전원 단자가 외부에 배선되어 있습니다.



제품 사양

 1. 크기 : 65×56×1.6t（mm）

 2. 홀 부착 간격 :65×56(mm)

 3. 에폭시 양면,홀 : 1.0mm

 4. 대응 상품 :Raspberry Pi B+/2B/3B

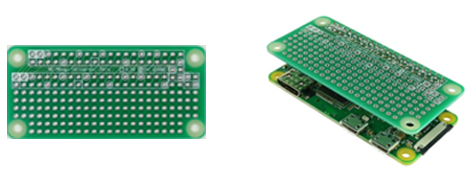

라즈베리 Pi ZERO용 유니버셜 기판

Model : sme-RasPi 06

(대응 상품 : Raspberry Pi ZERO)


제품 특징

 1. RaspberryPi Zero용 유니버셜 기판입니다.

 2. PCB와 기구홀에 치수가 맞기 때문에 겹칠수가 있습니다.



제품 사양

 1. 에폭시 양면,홀 : 1.6mm , 0.9mm

 2. PCB크기 :65X30.5mm

 3. 대응 상품 :Raspberry Pi Zero

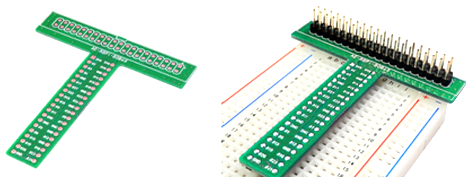

라즈베리 Pi B+/A+ 브레드 보드에서 사용 가능한  유니버셜 기판

Model : sme-RasPi 07

(대응 상품 : Raspberry Pi B+/2B/3B)




제품 특징

 1. RaspberryPi B+/A+브레드보드에서 사용하기 위한 변환 기판입니다.

    브레드보드 배선공간을 유용하게 사용할수 있는 300mil의나로 사이즈입니다.



제품 사양

 1. RaspberryPi GPIP측 : 2.54mm피치 , 2X20

 2. 브레드 보드 측 :2.54mm피치 , 2X20,300mil

 3. 에폭시 양면,홀 : 1.6mm ,0.9mm

 4. 스루홀 : 80홀 ,0.9mm직경
